Kit IRROmesh para la Medición Inalámbrica de Humedad de Suelo

El Kit IRROmesh es un sistema inalámbrico para la medición y registro de la humedad y temperatura del suelo. Los paneles solares incluidos en cada módulo junto a su fácil y rápida instalación transforman el sistema IRROmesh en la mejor herramienta para cubrir extensas superficies sin la complejidad del uso de cables entre los cultivos.

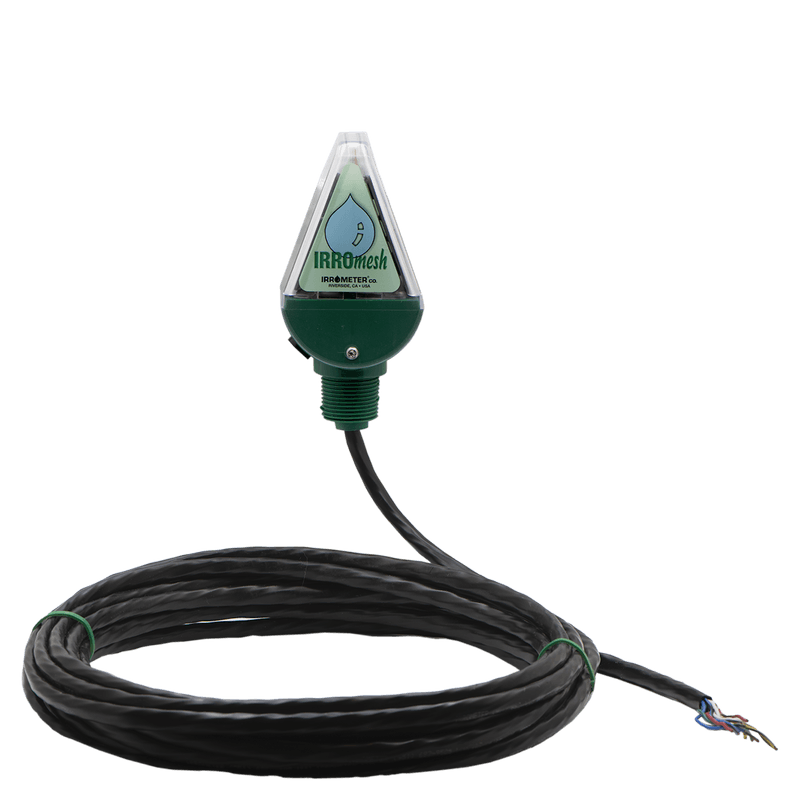

El sistema IRROmesh está formado por 3 componentes de comunicación: el módulo BASE, nodo repetidor (Relay) y nodo final (End). Entre estos componentes se crea una red de transmisión de datos denominada red Mesh donde el módulo BASE se comunica con los nodos obteniendo la información adquirida por ellos.

Cada nodo Relay y End puede tener conectados hasta 3 sensores Watermark, 1 sensor de temperatura de suelo y un pluviómetro o válvula de riego a través de la entrada on/off. Esto permite:

A) Medir la humedad de suelo en 3 ubicaciones o profundidades distintas compensadas de acuerdo a la temperatura del terreno.
B) Registrar la lluvia caída.
C) Monitorear la cantidad de agua aportada a través del registro de la apertura y cierre de las válvulas de riego.

Las redes de comunicación tipo Mesh están diseñadas para cubrir grandes áreas permitiendo enviar y recibir información de manera inalámbrica entre los nodos (Relay y End) comunicándose de manera independiente por lo que los datos pueden viajar a través de varios nodos hasta llegar al módulo BASE. Esto se traduce en una red de comunicaciones más robusta, con menos interferencia o pérdida en la transmisión de datos.

Ventajas de la red inalámbrica Mesh:

• Los mensajes pueden viajar de un nodo a otro por diferentes caminos.
• Cada nodo se comunica con todos los demás.
• Cada nodo trabaja como un repetidor extendiendo el alcance de las comunicaciones.
• Comunicación más segura. Si un nodo falla, los datos se transmiten a través de otro nodo.
• Bajo costo de Instalación por punto.

El Kit IRROmesh utiliza sensores watemark para medir los requerimientos de riego de los cultivos, e implementa nodos de telemetría que se comunican inalámbricamente entre sí para reunir, registrar y transmitir la información, siendo capaz de cubrir extensas zonas de cultivo, facilitando con ello el monitoreo y la toma de decisiones de riego.

El Kit IRROmesh incluye:

• 1 modulo Registrador
• 1 módulo Base
• 4 nodos Relay
• 2 nodos End
• 12 Sensores WATERMARK (cable 4,5m). 2 por cada nodo Relay y End
• 6 sensores de temperatura de suelo (cable 4,5m). 1 por cada nodo Relay y End

Cobertura del Kit IRROmesh:
Dependiendo de la topografía del terreno puede llegar a cubrir un diámetro de hasta 1.000 m.

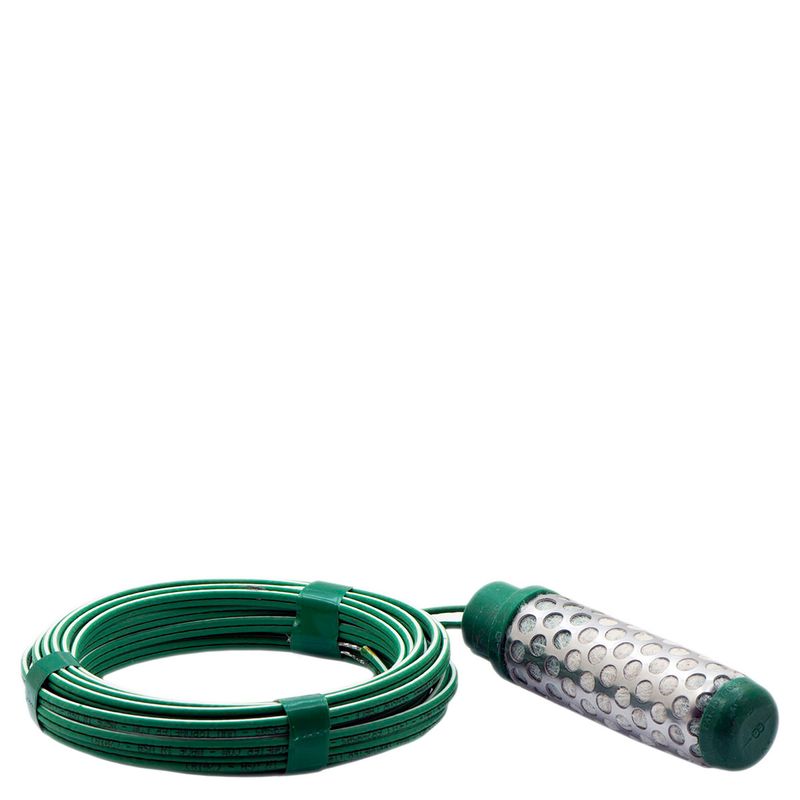

Por qué utiliza Sensores de humedad de suelo Watermark:
Son especialmente recomendados en situaciones donde se dan largas pausas entre cada aplicación de riego por lo que los valores de humedad del suelo oscilan fuertemente, así como en cultivos que utilizan sistemas de riego por aspersión o en cultivos que deben ser mantenidos en condiciones secas.

Su ventaja es que miden de manera mucho más certera los requerimientos de riego ya que mide a través de diferentes niveles de resistencia según el contenido de agua del suelo. Estos valores son leídos mediante un medidor electrónico convirtiendo los datos a un rango de medición de 0 a 200 centibares, que en palabras simples, es cuando indica una mayor cantidad de centibares nos dice que su campo, viña o cultivo necesita más riego.

Este sensor no necesita mantenimiento, son resistentes a heladas y los valores medidos no se ven influenciados por posibles fluctuaciones del contenido de salinidad (valor de EC) de la solución del suelo. La interpretación de los datos es muy sencilla ya que los resultados de medición vienen dados como valores de tensión hídrica y los resultados son extrapolables, independientemente del tipo de suelo.

Cómo Funciona el Sistema IRROmesh:
Los módulos que se incluyen en este Kit establecen automáticamente una red de 6 ubicaciones de medición. Cada nodo Relay y End envía los datos utilizando varias rutas al módulo Base el cual transmite la información al módulo registrador donde son almacenados para su descarga posterior a un notebook por el usuario a través del puerto USB utilizando el software de descarga gratuita IRROmesh.

Beneficios del sistema:

• Comunicación robusta y segura.
• Bajo costo de instalación.
• Fácil y rápido de instalar, no requiere de sistemas cableados, obras de ingeniería o mantenimiento continúo.
• Solución escalable. Puede tener hasta 12 nodos Relay por módulo base y hasta tres nodos End por nodo Relay.
• Autonomía, el sistema se alimenta de energía solar mediante paneles solares incorporados.
• Utiliza mediciones tensiométricas, que permiten conocer en forma precisa las necesidades de riego de los cultivos.
• Reconocimiento y comunicación automática entre nodos y base.
• Auto - Enrutamiento - Comunicación de rutas de la red para máxima eficiencia, los módulos se reorientan a sí mismos en caso de obstrucción o interferencia de la red.
• Capacidad de registro en campo.
• Mediante la implementación de los módulos opcionales PC LINK y/o Puerta de Enlace Celular, permite al usuario el acceso a los datos directamente desde la web mediante cualquier tipo de dispositivo que tenga conectividad de internet. Este servicio tiene un costo adicional que se contrata directamente a través de la web.

Contenido del Kit:
