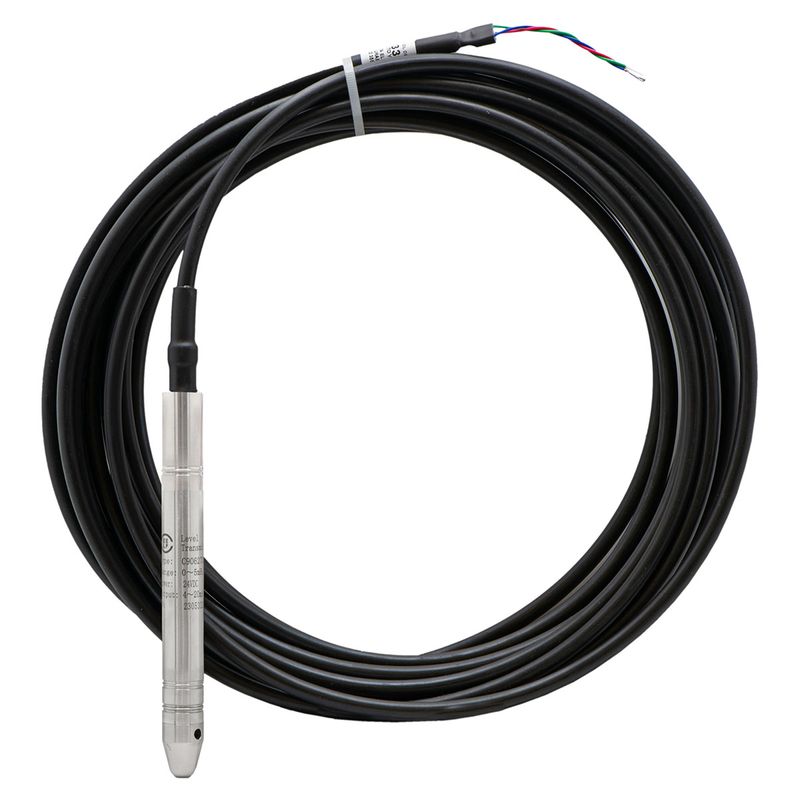

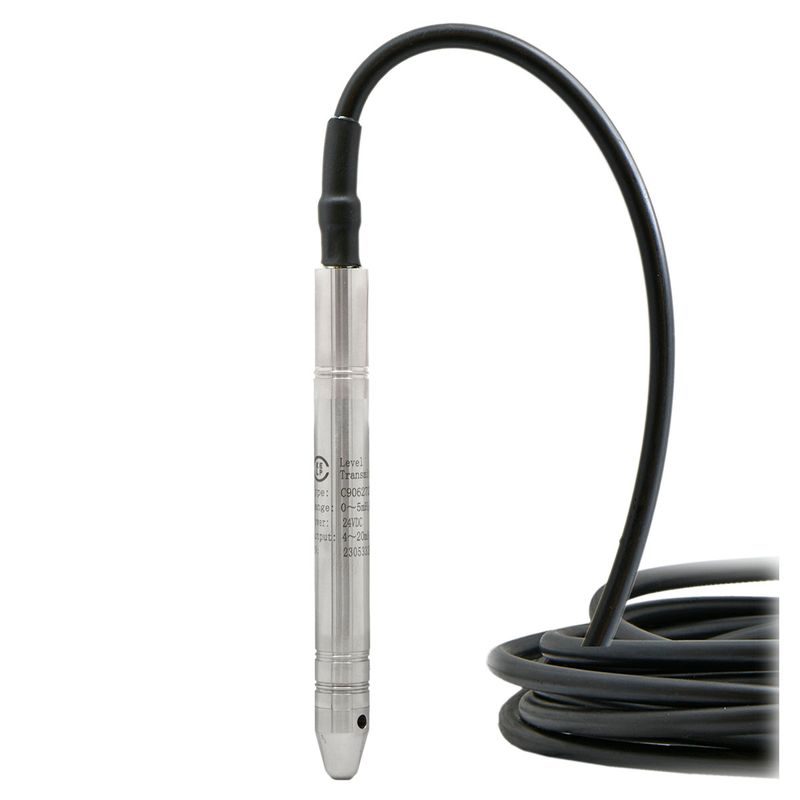

Transmisor de nivel hidrostático sumergible

Diseñado para medir el nivel de agua en pozos, depósitos, lagos, plantas de tratamiento y aguas superficiales. Se distingue por su alta exactitud, de ±0,5 % respecto al rango de medición. Dispone de salida analógica de 4–20 mA, un robusto cuerpo en acero inoxidable 316L y nivel de protección IP68, lo que garantiza un desempeño confiable en condiciones exigentes.

Para definir correctamente el rango y la longitud del cable de un transmisor hidrostático, es fundamental comprender los siguientes conceptos:

Nivel estático (freático): Corresponde al nivel superior de una capa freática. El nivel estático es la distancia a la que se encuentra el agua, desde la superficie del terreno cuando el equipo de bombeo no se encuentra en funcionamiento. En este caso la presión de agua en la superficie del acuífero es igual a la presión atmosférica.

Profundidad de Bomba: Distancia a la que se encuentra instalada la bomba desde la superficie del terreno.

Nivel dinámico: Diferencia entre la profundidad de la bomba y el nivel freático, el valor de ésta diferencia, nos indicara cuál debe ser el rango del transmisor hidrostático.

Ejemplo: Nivel estático (freático) del pozo: 80 metros. - Profundidad de bomba: 130 metros.

En este caso el nivel dinámico es de 50 metros (130m – 80m), por lo cual el transmisor debe ser de un rango de 0 a 50mH20, con un largo de cable de a lo menos 130 metros.

Importante

• Todos los transmisores de nivel hidrostático se entregan ensamblados y conectados al cable impermeable código C9070006, el cual se comercializa por separado en la longitud solicitada por el cliente.
• Para la instalación del transmisor hidrostático, VETO ofrece como opción la caja de conexión código C9071029.
